Testmachine voor rubber:

rubbermachine.pdf

●Beginsel:

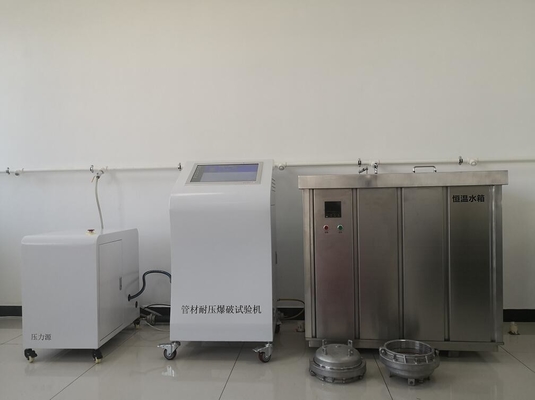

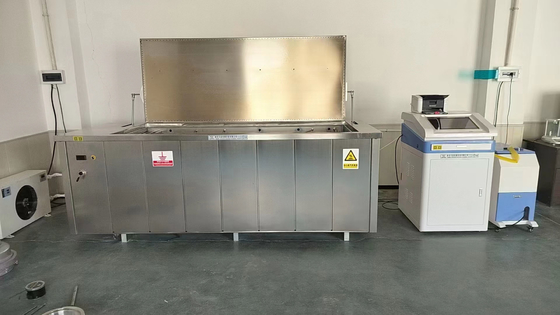

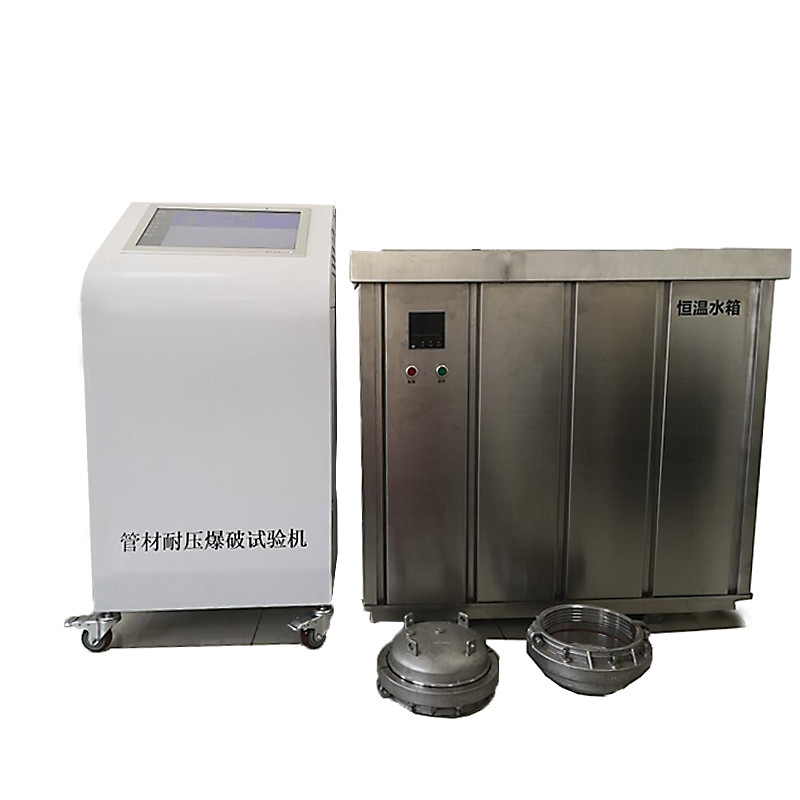

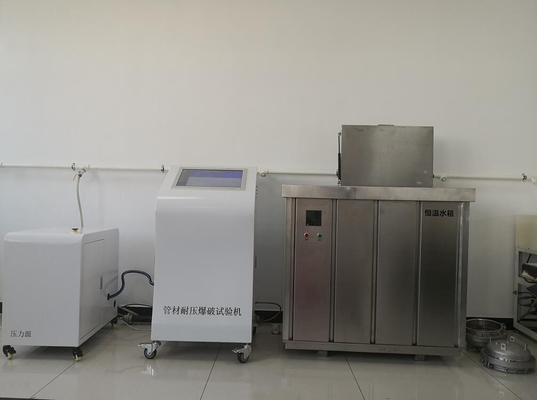

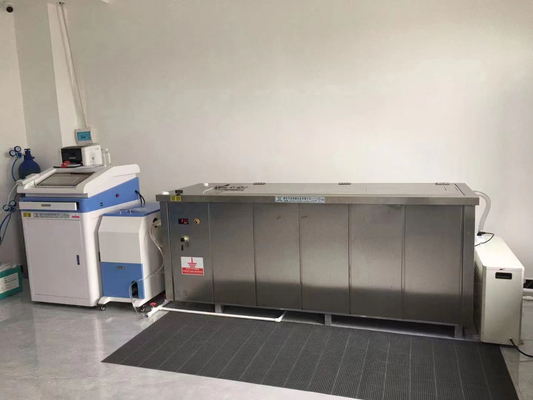

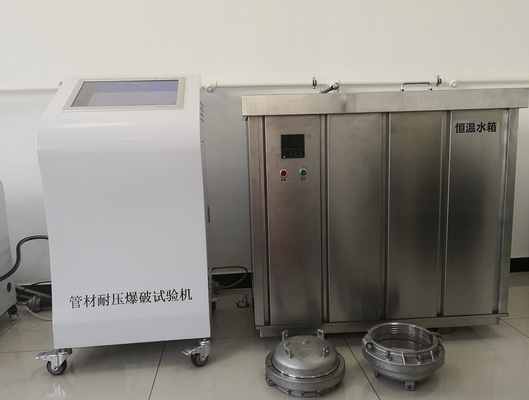

The pipe hydrostatic and burst testing machine is manufactured according to the requirements of GB/T6111—2003/2018 "Test Method for Internal Pressure Resistance of Thermoplastic Pipes for Fluid Conveyance" and is used to test thermoplastic pipes (such as PE pipes, PP-R, PP-buizen, enz.) -B, PE-X, PERT, PVC-O, PVC-U, PVC-M, PVC-C, stalen gaasversterkte buizen,onder constante interne druk en constante temperatuur gedurende een lange tijd Onder de interne druk mislukkingstestDe apparatuur is volledig automatisch zonder toezicht en de bediener kan na het laden van het monster vertrekken.Experimentele curves en gegevens worden automatisch geregistreerdAls het monster in het midden beschadigd raakt, wordt het experiment automatisch beëindigd.

●Gebruik van apparatuur en voordelen:

Het wordt gebruikt voor het bepalen van de interne drukbeschadigingstest van verschillende buizen, zoals thermoplastische buizen,composite buizen en aluminium-plastiek composite buizen onder constante interne druk en constante temperatuur gedurende lange tijd.

De belangrijkste onderdelen van de apparatuur worden allemaal ingevoerd in originele verpakkingen om de nauwkeurigheid en efficiëntie van de apparatuur te waarborgen;de drukzender is voorzien van een uit het Verenigd Koninkrijk ingevoerde hooggevoelige sensor met een responstijd van 3 milliseconden, die het probleem van de reactievertraging van apparatuur effectief kan voorkomen; de uit Nederland ingevoerde elektromagnetische klep heeft een levensduur van maximaal 2 miljoen keer;Italië importeerde hoge druk zuigerpomp, de maximale druk kan 260 bar bereiken, om de doorstroming te waarborgen en tegelijkertijd de druk te waarborgen, om de hydrostatische test en de explosieproef van de hogedrukleiding te waarborgen;volledig automatische werkstand zonder toezicht, na de installatie van de armature en het starten van de test, start de computer het gehele monitoringproces.De apparatuur zal automatisch alarm slaan en het experiment opnemen en beëindigen.Als de interne druk lager of hoger is dan de ingestelde druk, wordt de test met de volgende functie uitgevoerd:het apparaat zal automatisch in balans in een korte tijdDe toepassing van de horizontale watertank vermindert de bewerkingsmoeilijkheden aanzienlijk en de gebruiker kan gemakkelijk de operatie van het in- of uitnemen van het monster voltooien.Voor test met warm water en test met grote diameter, kan het worden uitgerust met een monsterheffingsinrichting, waardoor tijd en moeite worden bespaard.

Elk station kan hydrostatische test en ontploffingstest uitvoeren en zelfstandig werken.

●Technische indicatoren:

◆Meerdere monsters (1-50 stations) regelen onafhankelijk de testdruk en testtijd;

◆Drukbereik:0-16MPa (willekeurige instelling);

◆De maximale werkdruk van het hoofdwegdruksysteem bedraagt 26,00 MPa;

◆Hoogdrukpomp

(1)Druk:0-260 bar(2) Stroom:16-20L/min

(3) Snelheid:1200 tpm/min(4) Diameter van drie zuigers:16 mm

◆Precieze drukregeling: +2% van de bovengrens van de testdrukwaarde, -1% van de ondergrens van de testdrukwaarde;

◆Resolutie van de drukwaarde:0.001MPa;

◆Druktransmitter:de frequentie van de bemonstering van de testdruk bedraagt 0,3 milliseconde;

◆Temperatuursysteem:15-95°C (willekeurige instelling);

◆Temperatuurregeling:gemiddeld temperatuurverschil ±1°C;

◆Tijdbereik:0-9999h;

◆Timing nauwkeurigheid:1%;

◆Host Power:3 kW; constante temperatuur watertankvermogen 20 kW (afhankelijk van de grootte van de watertank)

◆Stroombron:380V/60hz (driefasige vijfdraadstroomvoorziening);

◆Afmetingen:

Gasheer:710 mm x 780 mm x 1200 mm (lengte x breedte x hoogte)

Hydraulisch station:680 mm x 400 mm x 700 mm (lengte x breedte x hoogte)

Vloeistoftank met constante temperatuur (de specifieke grootte wordt volgens het contract geselecteerd)

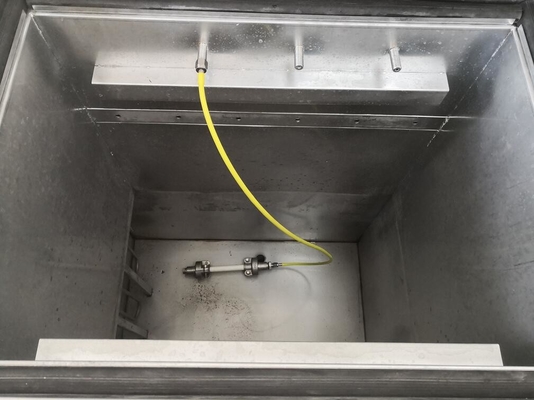

◆De waterreservoir met constante temperatuur is voorzien van een pneumatische open- en sluitingsinrichting.het kan worden uitgerust met een automatisch ophef- en landingsmonstersysteem.
