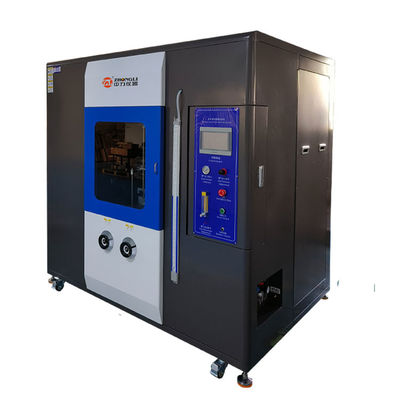

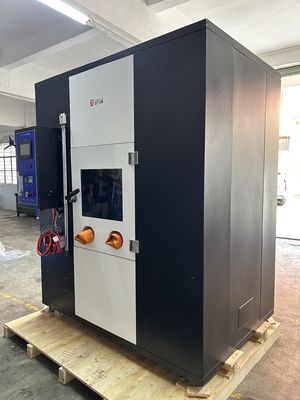

VW-1 Vlamtest voor Kabels Horizontale Monster FT2 Brandtest UL1581 Enkele Kabel en Draad Brandtest Machine
Kabel- en vlamwerende machine voldoet aan de vereisten van UL1581-2001, secties 1060 (verticale brandtest en FT1-test), 1061 (kabelbrandtest), 1080 (VW-1 brandtest), 1090 (brandtest van elektrische draad) en 1100 (testmonster horizontaal georiënteerd / FT2 brandtest).
Samenstelling van de apparatuur
Testmachine + besturingssysteem + nauwkeurig uitgebreid brandbesturingssysteem + temperatuurmeetsysteem + testapparatuur en testarmatuur + brandlucht- en stromingsregelsysteem
Specificaties van de testarmatuur
| Model |
Vlamwerende kamer voor kabels en draden |
| Hoofdarmaturen |

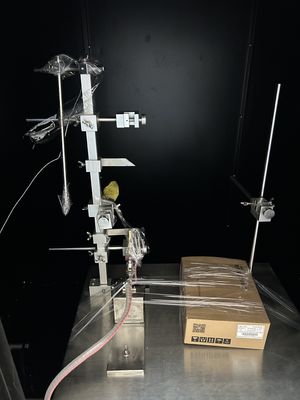

Teststandaard en brander |
| Teststandaard |
Roestvrij staal S304. Verticale en horizontale standaard |
| Brander |
ASTM D 5025-99 |
| Standaard vermogen |
Verticale brander: 500W
Horizontale brander: 225W |
| Diameter krater |
0,90±0,03 mm |
| Lengte kraterlamp |
1,60±0,05 mm |
| Hoogte van brander tot luchtinlaat |
102 mm |
| Hoek branderlamp |
Horizontaal 90°, verticaal 20° (verticale as blijft in het verticale vlak en behoudt 20 graden in verticale richting) |

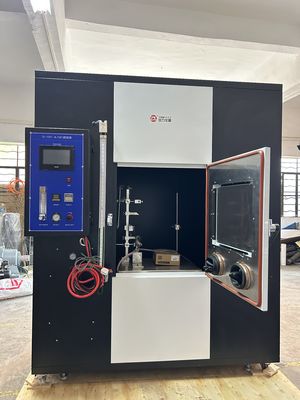

Kenmerken van de testkamer
Gemaakt van roestvrij staal met een mooie uitstraling en roestbestendigheid
Ventilatie- en rookafvoersysteem aan de bovenkant voor afvoer van uitlaatgassen
Stalen glazen deur aan de voorkant voor observatie tijdens het testen
Bedieningspaneel aan de rechterkant van de observatiedeur
Specificaties kamer: 200X120X200(CM), volume: 4,8m³
Opties voor besturingssystemen
Intelligent Touchscreen + PLC:Regelt testtijd, frequentie en verlengde tijd met menu-gestuurde bediening en nauwkeurige resultaten
Tijdrelaisbesturing:Traditionele relaisbesturing voor testtijd (0~999,9S), stop brandtijd (0~99,9s), brandfrequentie (1~9999) en verlengde tijd (0~999,9S)
Uitgebreid besturingssysteem
Nauwkeurig uitgebreid brandbesturingssysteem (fotografisch besturingssysteem) registreert automatisch de stop brandtijd, waardoor testtoleranties worden verminderd
Temperatuurmeetsysteem
Thermische sensor met koperen buisconstructie en thermokoppel
K-type thermokoppel met 0,5 mm diameter roestvrijstalen buiscoating
Intelligente PID temperatuurlijst gekoppeld aan K-type thermokoppel, indicatie boven 1000℃
Brandlucht en stromingsregeling
Brandlucht:Methaan (zuiverheid 98%, thermisch getal 998 BTU/kubieke voet, 37,1 per kubieke meter megajoule)
Besturingssysteem omvat:Debietmeter en drukreduceerventielen
Debietmeter:Gekalibreerd volgens D3195 criterium met 2% nauwkeurigheid, stroombereik 1000 ml/min
Drukreduceerventielen:1 STUKS, luchtstroom verschuift naar 10 pond/kubieke inch
