BS 6387 IEC60331 BS8491 Brandwerendheidstestmachine voor draden en kabels

BS 6387 IEC60331 BS8491 Brandwerendheidstestmachine voor draden en kabels

Draad- en kabelbrand Testmachine voor het testen van de weerstand tegen vuur (brandweerstandstestapparaat):

Naleving van normen:

Naleving van de Britse brandwerende kabelnormBS 6387-2013"Specificatie voor prestatievereisten voor kabels om de integriteit van het circuit onder brandomstandigheden te behouden";

Voldoet ook aanIEC60331, BS8491

Naleving van BS 8491-2008 "Methoden voor de beoordeling van de brandveiligheid van elektriciteitskabels met een grote diameter die worden gebruikt als onderdelen van rook- en warmtebeheersystemen en andere specifieke brandveiligheidssystemen".

GB/T19216.11-2003/IEC60331-11:1999 "Lijnintegriteitstest voor kabels en optische kabels onder brandomstandigheden Deel 11: Testinrichting - Eenvoudige brandvoorziening met een vlamtemperatuur van ten minste 750°C";

Volledig in overeenstemming met GB/T19216.21-2003/IEC60331-21.1999 "Lijnintegriteitstest voor kabels en optische kabels onder brandomstandigheden Deel 21: Testprocedures en -vereisten - Nominale spanning 0,6/1.0 KV en onder kabels";

GB/T19216.23-2003/IEC60331-23:1999 "Lijnintegriteitstest voor kabels en optische kabels onder vlamomstandigheden Deel 23: Testprocedures en -vereisten - Gegevenskabels";

GB/T19216.25-2003/IEC60331-25:1999 Teststandaard "Lijnintegriteitstest voor kabels en optische kabels onder vlamomstandigheden Deel 25: Testprocedures en -vereisten - Optische kabels";

Het is ook in overeenstemming met GB/T 19666-2019 "Algemene voorschriften voor vlamvertragende en brandbestendige draden en kabels";

Hoofdparameters (brandweerstandskenmerken):

Teststation:1 station, telkens wordt één monster getest.

Grootte van het testproduct:lengte> 1200 mm.

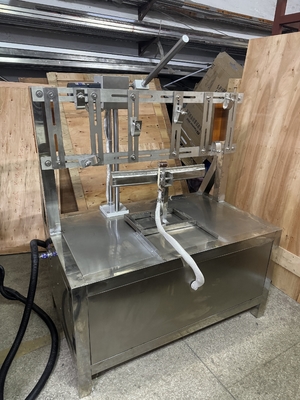

Proefbeugel L Deze machine heeft in totaal 3 draadondersteunende ringen. Tijdens de test wordt het monster op de draadondersteunende ring geplaatst en met twee teststukken vastgeklemd.Geschikt om te testen of de kabel of de optische kabel de lijnintegriteit behoudt wanneer de vlam niet lager is dan 750°C.

Blowtorch:De zelfgemaakte Venturi-luchtpropaan gemengde blaasbrand is 500 mm lang.

Vlamtemperatuur:450° ∼950° verstelbaar.

Verbrandingsgas:Propaan met een zuiverheid van 98% (door de klant bereid).

Verbrandingsondersteunend gas:Gecomprimeerde lucht. (De luchtdruk moet meer dan 10 Mba bereiken) door de klant.

Temperatuursysteem:Geïmporteerde roestvrijstalen thermocouple van het type K. (Het materiaal heeft een temperatuurweerstand van meer dan 1100°).

Luchtstroom:20-200 l/min.

Propaanstroom:2.5-25 L/min.

Ontstekingsinrichting:automatische ontsteking.

Deze machine is uitgerust met een krachtig uitlaatsysteem. Wanneer de test is voltooid, kan de krachtige uitlaatventilator het uitlaatgas uit de doos in korte tijd uitlaten.

Het chassis heeft een tweelaags scheidingsconstructie met in het midden gevulde hoge-temperatuurisolatie katoen, waardoor de temperatuur van de buitenwand tijdens de test < 45° effectief wordt verlaagd.

Verplichtingen voor de voeding:AC380 (± 10%) V/50HZ.

Toegestane spanningsschommelingen: 380V±10%.

Toegestane frequentiefluctuatiebereik: 50 Hz±1%.

Machinaal werkvermogen:1 kW.

Het uitlaatsysteem bevindt zich bovenaan het chassis, waardoor het uitlaatgas doeltreffend en snel kan worden afgevoerd.Er zijn verschillende luchtinlaten aan de onderkant om het zuurstofgehalte in de doos tijdens de test te waarborgen, waardoor de testresultaten nauwkeuriger zijn.

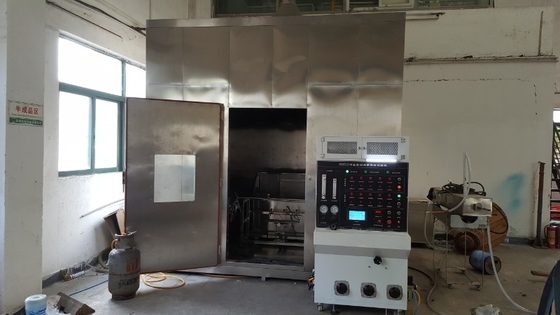

Een deur is aan de voorzijde geïnstalleerd en een gehard glas venster is aan de deur aangebracht, zodat de testsituatie te allen tijde kan worden waargenomen.de deur is gesloten om te voorkomen dat door verbranding geproduceerde schadelijke stoffen de binnenlucht vervuilen.

Temperatuurmetingsysteem: aan de linkerkant en aan de rechterkant van de blaasbrand 70 mm boven de blaasbrand zijn 2 thermoparen van het type K gemonteerd, waarbij de twee thermoparenkoppen 250 mm van elkaar verwijderd zijn.

Onderdelen, materialen en functies:

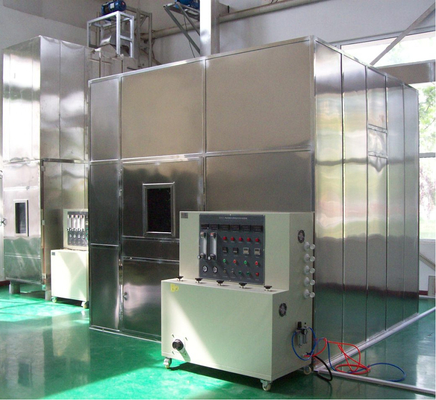

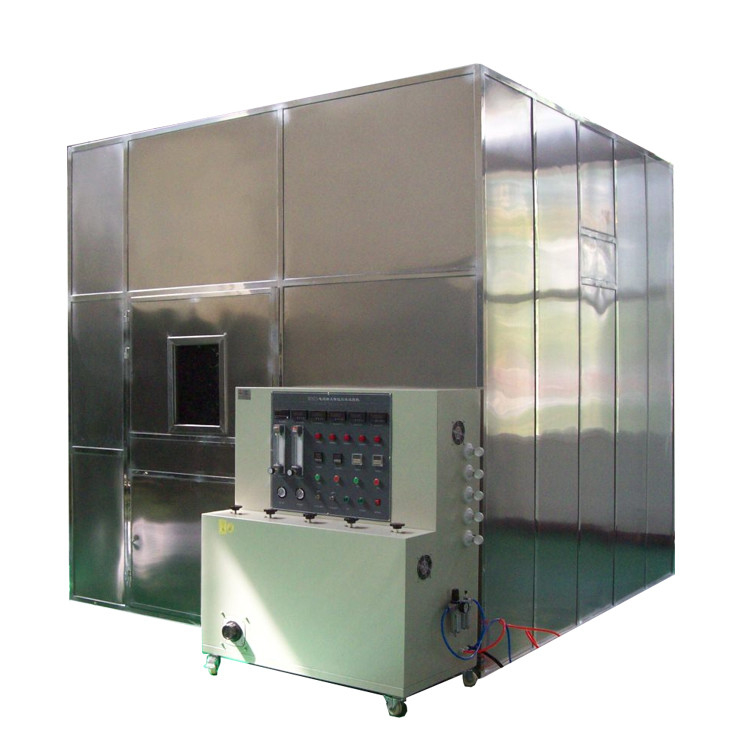

Verbrandingskamer: Innerlijke afmetingen: 3M × 3M × 3M, 27 kubieke meter in totaal.

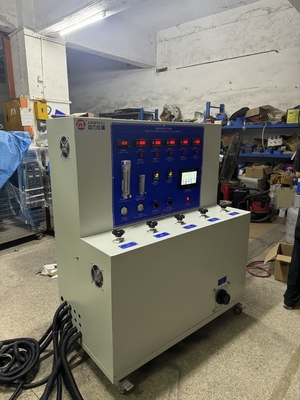

Controleboks:De besturingsbox is gemaakt van roestvrij staalplaat, verwerkt door CNC-machinewerktuigen en heeft een prachtige boogvorm.

Verbrandingsinrichting:Dit apparaat bestaat uit 30*30 aluminium profielen, die licht, mooi, gemakkelijk te verplaatsen en schoon te maken zijn.

Controlesysteem:

Het relaisbesturingssysteem wordt aangenomen en alle elektronische componenten zijn van binnenlandse toonaangevende merken, waardoor de prestaties en detectie nauwkeurigheid van de machine beter kunnen worden gegarandeerd.

Continu detectie-inrichting: tijdens de test wordt de stroom door alle kernen van de kabel geleid,en de drie eenfasige transformatoren voldoende capaciteit hebben om de maximaal toegestane lekkage-stroom van 3 A onder de testspanning te handhavenAan de andere kant van de kabel is een lamp aan elke kerndraad aangesloten en wordt bij de nominale spanning van de kabel een stroom van bijna 0,25 A geladen.Wanneer het monster tijdens de test een kortsluiting of een breuk heeft, een signaal wordt uitgezonden.

De apparatuur is voorzien van de volgende veiligheidsbeveiligingsvoorzieningen: overbelasting van het vermogen, kortsluitingsbescherming, overbelastingbescherming van het besturingssysteem.

Omgevingsvoorwaarden:

De grond is vlak, goed geventileerd en bevat geen ontvlambare, explosieve of corrosieve gassen en stof.

Er is geen sterke elektromagnetische straling in de buurt.

Er is een geschikte onderhoudsruimte rond de apparatuur.

Temperatuur:5°C-30°C

Luchtdruk:86 ‰ 106 kPa.

De installatieplaats van de gebruiker is vereist voor de configuratie van de lucht- en stroomschakelaars van

de bijbehorende capaciteit voor de apparatuur, en deze schakelaar moet onafhankelijk zijn en aan deze apparatuur zijn toegewijd.

Wanneer de apparatuur niet werkt, moet de omgevingstemperatuur binnen +0~45°C worden gehouden en moet de trillingsverbrandingsinrichting buiten de verbrandingsbak worden geplaatst.
