IEC 60332 Testkamer voor de verbranding van gebundelde draden en kabels

IEC 60332 Testkamer voor Bundel Draad- en Kabelverbranding

1. Toepassingsgebied:

1.1 Het is geschikt voor het beoordelen en evalueren van het vermogen van verticaal geïnstalleerde gebundelde draden en kabels of optische kabels om de verticale verspreiding van vlammen onder gespecificeerde omstandigheden te remmen.

2. Voldoet aan de norm:

2.1 Voldoet aan GB/T18380.31-2008, IEC60332-3-10-2000 "Brandproef voor kabels en optische kabels Deel 31: Verticale verspreidingstest van brand op verticaal geïnstalleerde gebundelde draad en kabel Testapparaat";

2.2 Voldoet aan GB/T18380.32-2008/IEC60332-3-21:2000 "Kabels en optische kabels onder vlamcondities - Deel 32: Verticale vlamverspreidingstest van verticaal geïnstalleerde gebundelde draden en kabels Categorie A F/R";

2.3 Voldoet aan GB/T18380.33-2008/IEC60332-3-22:2000 "Brandproef voor kabels en optische kabels Deel 33: Verticale vlamverspreidingstest van brand op verticaal geïnstalleerde gebundelde draad en kabel Categorie A";

2.4 Voldoet aan GB/T18380.35-2008/IEC60332-3-24:2000 "Brandproef voor kabels en optische kabels Deel 35: Verticale vlamverspreidingstest van brand op verticaal geïnstalleerde gebundelde draad en kabel Categorie C";

2.5 Voldoet aan GB/T18380.36-2008/IEC60332-3-25: 2000 "Brandproef voor kabels en optische kabels Deel 36: Vlamverspreidingstest van verticaal geïnstalleerde gebundelde draad en kabel Klasse D";

3. Belangrijkste parameters:

3.1 Samenstelling van het instrument:

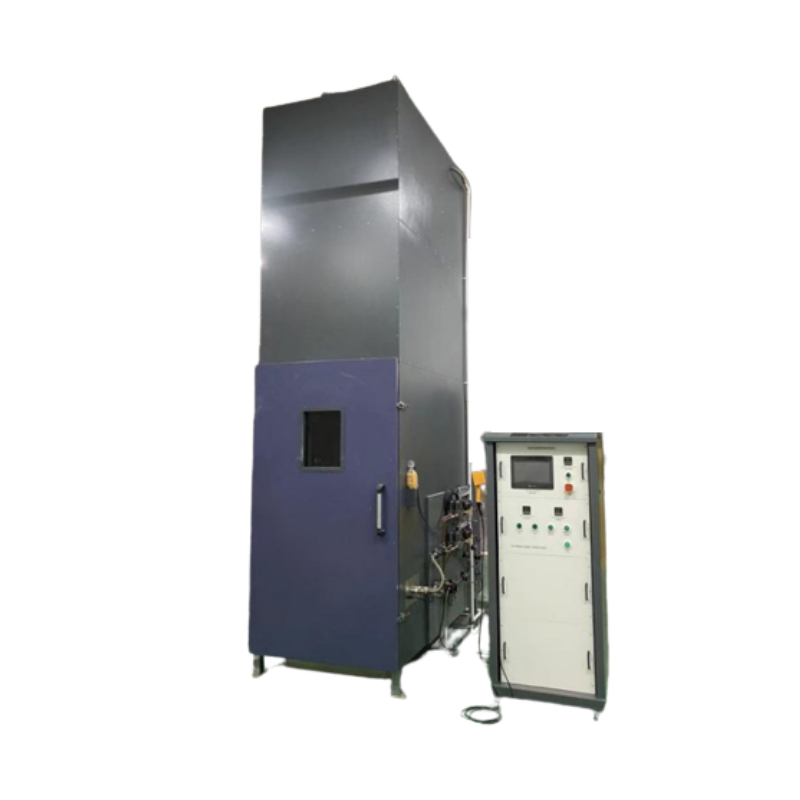

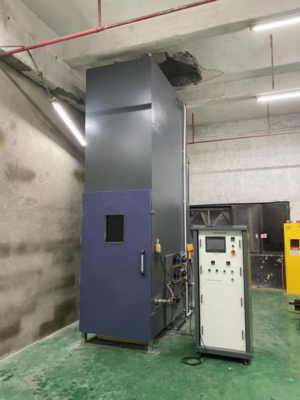

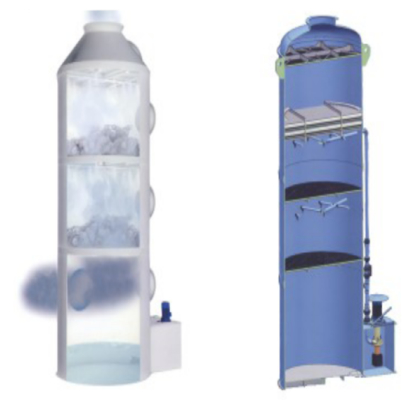

De machine is verdeeld in drie delen: verbrandingsbox, elektrische bedieningskast, sproeireinigingsbox.

3.1.1 De uitlaatpoort van de verbrandingsbox bevindt zich aan de bovenkant van het chassis, die de uitlaatgassen effectief met een uniforme snelheid kan afvoeren, en er zijn verschillende luchtinlaatgaten aan de onderkant om het zuurstofgehalte in de box tijdens de test te garanderen.

3.1.2 Er is een watersproeiapparaat aan de bovenkant van de verbrandingsbox. Wanneer het monster gedurende een bepaalde tijd (1 uur) brandt, kan de stroom worden ingeschakeld om de vlam geforceerd te doven.

3.1.3 Er is een deur aan de voorkant van de verbrandingsbox geïnstalleerd, en er is een hittebestendige gehard glazen raam op de deur, dat de binnentestsituatie op elk moment kan observeren.

3.2 Testkamer:

Zelfdragende box met een breedte van (1000±100) mm, diepte (2000±100) mm en hoogte (4000±100) mm. De voor- en achterkant en beide zijden van de testbox zijn gevuld met thermisch isolerende minerale wol met "mulliet thermische isolerende vezel" (binnenlandse materialen en beperkte vullingdichtheid, kan geen 0,7W.m-2.K-1 transmissiecondities garanderen), de binnenbox 1,5 mm dik, 304# roestvrij staal, de buitenbox kan elektrostatisch worden gespoten met stalen plaat volgens de behoeften van de klant;

3.2.1 Een thermokoppelapparaat is geïnstalleerd op de binnenwand van de box om de interne temperatuur van de box vóór de test te bevestigen;

3.2.2 De rookkap is direct boven de rookuitlaat van de verbrandingskamer geïnstalleerd, 200 mm ~ 400 mm hoger dan de rookuitlaat van de verbrandingskamer, de langste zijde is evenwijdig aan de langste zijde van de rookuitlaat en de minimale afmeting van het bodemoppervlak is 1500 mm x 1000 mm.

3.2.3 Lucht- en rookmengschot: Er is een rookverzamelkamer verbonden met de rookafvoerpijp boven de rookkap. Om de lucht in de rookkap volledig met de rook te mengen, een lucht- en rook Luchtmengschot.

3.2.4 Rookafvoerinrichting: al het gas dat tijdens de test wordt gegenereerd, wordt via de uitlaatpijp afgevoerd. Onder de voorwaarde van normale druk en 25°C is de rookafvoercapaciteit van het systeem groter dan 1 m3/s

3.2.5 Testbeëindigingsmechanisme: Als het monster na het stoppen van het vuur gedurende een uur niet vanzelf dooft, gebruik dan een handmatige sproeier om het branden te stoppen

3.2.6 Reinigingsapparaat: uitgerust met een hogedruk waterspuitpistool om het reinigen in de verbrandingskamer na de test te vergemakkelijken.
