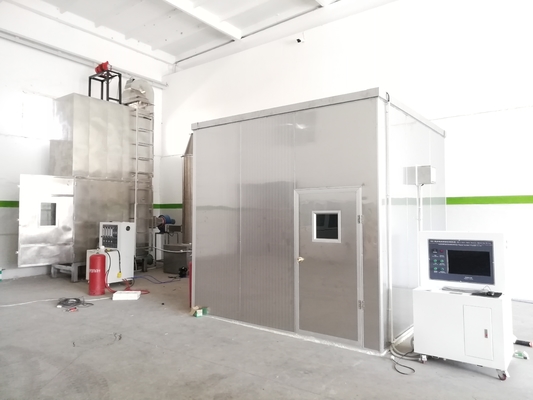

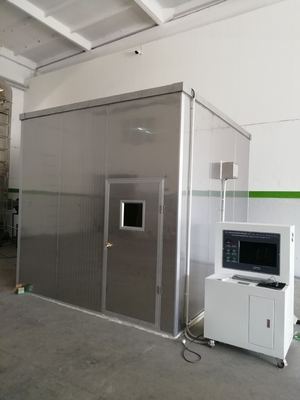

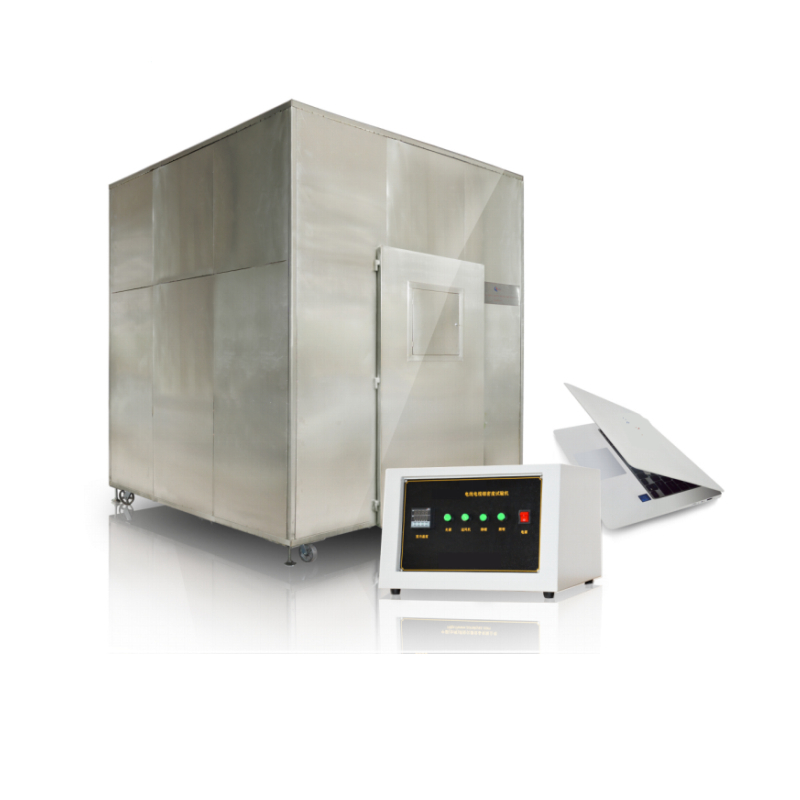

ASTM E622 IEC61034 Draaddichtheidstestmachine voor rook

ASTM E622 IEC61034 Rookdichtheidstestmachine voor draden en kabels

1Toepassingsgebied:

Het wordt gebruikt om de concentratie rook te bepalen die vrijkomt bij het verbranden van kabels en optische kabels onder specifieke omstandigheden.

2Voldoen aan de norm:

Voldoen aan GB/T17651.1‐2-1998 en IEC61034-1:1997, IEC61034-2:1997 "Besluit van de rookdichtheid van kabels en optische kabels die onder specifieke omstandigheden branden".

3Hoofdkenmerken:

3.1 Deze testmachine is ontworpen volgens deel 1 (Testapparatuur) en deel 2 (Testprocedures en -vereisten) van de norm GB/T17651.1~2-1998.het rookdichtheidslicht van de kabel of optische kabel die onder specifieke omstandigheden brandt. Het meetsysteem bestaat uit een lichtbronHet door de lichtbron gegenereerde licht gaat door het rookdichtheidslaboratorium van 3m × 3m × 3m en vormt een uniforme straal met een diameter van 1.5 m±0.1m op de muur tegenover de lichtbron. De fotocel die in het midden van de straal is geïnstalleerd, detecteert de straalintensiteit van de lichtbron.Wanneer in de verbrandingskamer door brandende kabels of optische kabels een grote hoeveelheid rook ontstaatIn het geval van de fotovoltaïsche cellen wordt een deel van de foto-elektriciteit door de rook geabsorbeerd en wordt de intensiteit van de straal die de siliciumcelle bereikt, verzwakt.

3.2 Dit instrument vereist vakkennis op het gebied van mechanica, optica en elektronica; het is een mechatronisch product met de voordelen van een redelijke structuur,stabiele prestaties en gemakkelijke bedieningHet heeft een WINDOWS XP operationele interface, LabVIEW stijl, en een perfect beveiligingsmechanisme.de meetresultaten worden in realtime weergegeven en de perfecte curve wordt dynamisch getekendDe gegevens kunnen permanent worden opgeslagen, teruggeroepen en afgedrukt, en het rapport kan rechtstreeks worden afgedrukt.

4.Verbrandingskamer:

4.1 Gebruik SUS304 roestvrij staal met een dikte van 1,5 mm om te worden bevestigd op de vierkante doorgangsbeugel om de gehele kubische verbrandingskamer te vormen.

4.2 Interne afmetingen: L3000*W3000*H3000 ((mm)

4.3 Opbouw: aan de voorzijde is een glazen uitkijkpaneel en aan beide zijden een transparant afdichtingsvenster aan de tegenovergestelde muur, met de afmetingen: 100 mm x 100 mm,laat de lichtstraal van het horizontale fotometrische apparaat doorgaan, en de hoogte van het midden van het afdichtingsvenster van de grond is 2150mm. Er zijn verschillende ventilatie gaten aan de onderkant, de ventilatie gaten zijn 100x500mm (50 vierkante centimeter)

4.4 De bovenkant is voorzien van een uitlaatventilator.

5Optisch meetsysteem:

5.1 Lichtbron: geïmporteerde kwartshalogeenlamp, nominale vermogen: 100 W; nominale spanning: 12 V nauwkeurigheid: ±0,01 V; nominale lichtstroom: 2000 ∼3000 Lm, nominale kleurtemperatuur: 2800 K ∼3200 K,voldoen aan de voorschriften van GB/T17651.15.2, 15 reserve lichtbronnen.

5.2 Ontvanger: het is een silicium fotovoltaïsche cel, het signaal wordt versterkt door de kaart en wordt via de I/O-kaart naar de computer gestuurd, wat voldoet aan de eisen van GB/T17651.1, en de spectrale respons komt overeen met de lichtmeter van de Internationale Commissaris voor Verlichting (CIE).

5.3 Installatie: installeer aan het ene uiteinde van een buis met een lengte van 150 en aan het andere uiteinde een stofdicht raam.

5.3 Lichtdoorlatendheid van 0% betekent dat er geen licht doorgaat en dat de lichtdoorlatendheid van 100% volledig onbelemmerd is.

5.4 meetbaar doorlaatbereik (0·100) %;

6Standaard brandbron:

6.1 De brandbron bestaat uit 1,0 liter alcohol: 90% ethanol, 4% methanol, 6% water

6.2 Alcoholplaat (brandende boot): roestvrij staal, dikte 1,0 mm, onderste oppervlak: 210x110 mm, bovenste oppervlak: 240x140 mm, hoogte 80 mm;

6.3 Installatiepositie: de afstand tussen de alcoholbak en de grond bedraagt 100 mm, zodat de lucht kan circuleren.

7.Het mengsel van rook:

Gebruik een tafelventilator om de rook gelijkmatig in de verbrandingskamer te verdelen.Lucht wordt tijdens de test horizontaal geblazen door een ventilator.

8.Blank test:

Het doel is om de temperatuur in de verbrandingskamer zo aan te passen dat deze de aangegeven temperatuur bereikt en de alcohollamp zo te verbranden dat de temperatuur van de verbrandingskamer 25±5°C bereikt.

9Temperatuurmeting:

Op het binnenste oppervlak van de deur is een temperatuursensor geïnstalleerd op een hoogte van 1,5 m van de grond en 0,5 m van de muur.

10. Voldoen aan de goedgekeurde verbrandingstest in punt 10 van GB/T17651.1-1999.

11Controlepart:

11.1 Er worden hoogprecisieplaten gebruikt en alle hoogwaardige componenten worden gebruikt om een hoogwaardige, snelle werking van het systeem en een geavanceerd karakter te garanderen.Het testproces van geïmporteerde hoge-precisie bord + PID automatische besturingsmethode is de meest geavanceerde, de veiligste, meest betrouwbare en meest handige besturingsmethode. Realiseer automatische detectie controle, automatisch voltooien van het detectiewerk, vriendelijke en vriendelijke display interface,De detectie werkt sneller en nauwkeuriger.. De hostcomputer is ontworpen met configuratie software, die automatisch temperatuurregeling curves kan genereren en rapporteren output. Data acquisition en print testresultaten.

11.2 heeft de voordelen van een redelijke structuur, stabiele prestaties, eenvoudige bediening, enz. Het neemt WINDOWS XP-operatie-interface, LabVIEW-stijl en een perfect beveiligingsmechanisme aan.de meetresultaten worden in realtime weergegeven en de perfecte curve wordt dynamisch getekend, en de gegevens kunnen permanent worden opgeslagen, teruggeroepen en uitgeprint.

11.3 Computer: een specifiek industriële notebook

11.4 een set software, gratis upgrade voor het leven.

12. Milieubehoeften Gebruik:
