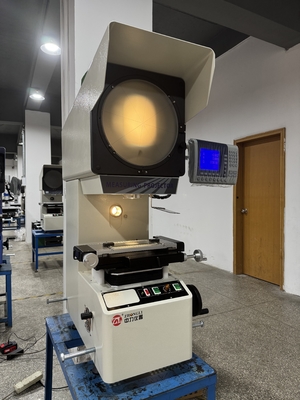

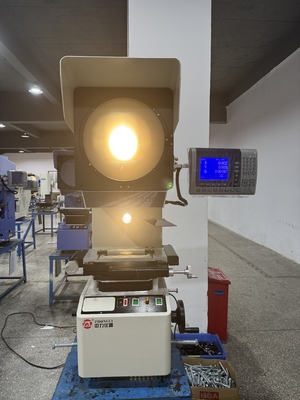

Verticale Projector voor het Meten van Monsters
>>>Dit instrument is een verticale projector ontwikkeld door ons bedrijf, met de volgende kenmerken:
De digitale meetprojector uit de ZL-1500-serie is een precisie, zeer efficiënt meetinstrument dat optica, mechanica en elektronica integreert. Het wordt veel gebruikt in industrieën zoals machinebouw, instrumentatie, elektronica en de lichte industrie; evenals in universiteiten, onderzoeksinstituten en afdelingen voor metrologische kalibratie.
Dit instrument kan efficiënt de contourafmetingen en oppervlaktevormen meten van diverse complexe werkstukken, zoals sjablonen, gestanste onderdelen, nokken, schroefdraad, tandwielen en gevormde freesgereedschappen.
Het optische systeem van dit product is van hoge kwaliteit, met heldere objectieflensafbeeldingen en nauwkeurige vergroting. Onder doorvallend licht is de contourmeetfout minder dan 0,08%; de coördinatenmeetfout kan (3+L/200) µm bereiken. Het is uitgerust met een speciale miniatuurprinter en voetschakelaar, waardoor de data-uitvoer en bemonstering zeer gemakkelijk zijn. De afbeelding van het werkstuk kan zowel een positief beeld als een omgekeerd beeld zijn.
Dit instrument kan efficiënt de contouren en oppervlaktevormen inspecteren van diverse complexe werkstukken, zoals sjablonen, gestanste onderdelen, nokken, schroeven, tandwielen, vormfreesgereedschappen en andere gereedschappen, snijgereedschappen, onderdelen, terminals, horloges en diamanten.
Het heeft een breed scala aan toepassingen en wordt veel gebruikt in industrieën zoals machinebouw, mallen, instrumentatie, elektronica en de lichte industrie. Het is een onmisbaar metrologisch kalibratieapparaat voor metrologische laboratoria en productiewerkplaatsen.
Meetnauwkeurigheid van het instrument: (3 + L/200) µm
X, Y coördinaat digitale display resolutie: 0,0005 mm
Gegevensverwerkingssysteem: DP100 multifunctioneel gegevensverwerkingssysteem, met volledig Chinese weergave, in staat tot multi-point sampling, coördinatenrotatie, punt-, lijn-, afstand- en hoekdetectie, RS-232 data-uitvoer en weergave van meetgrafieken.
De Z-as hoogte van deze projector maakt gebruik van een railtransmissiemethode, waardoor de stabiliteit en duurzaamheid van de machinebehuizing worden verbeterd. De projector produceert heldere beelden met nauwkeurige vergrotingsverhoudingen.
ZL-1509 Technische Parameters:
| Naam |
Gegevens |
Opmerking |
| Metalen Tafel Afmetingen(MM) |
340×152 |
|
| Glazen Tafel Afmetingen(MM) |
196×96 |
|
| X Slag(MM) |
150 |
|
| Y Slag(MM) |
50 |
|
| Z Slag(MM) |
100(Inclusief Focus) |
|
| Meetnauwkeurigheid |
3+L/200 |
|
| X,Y Display Resolutie |
0,0005mm |
|
