Samenvatting

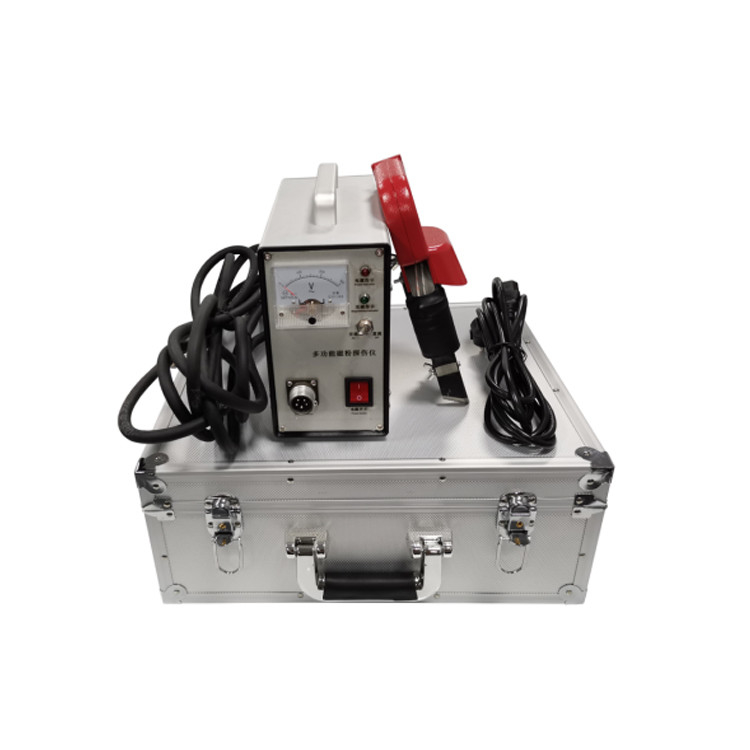

Model ZL-YW601C is een magnetisch-deeltjesfoutdetector die een magnetische juk gebruikt om ferromagnetische werkstukken te magnetiseren met AC- en DC-magnetisatie. Het kan verschillende onderdelen magnetiseren, inclusief lokale magnetisatie voor grote onderdelen, en kan worden gebruikt als een additieve methode voor magnetische foutdetectie en de remanente magnetisatiemethode voor magnetische foutdetectie.
Het instrument maakt gebruik van SCR om een contactloze schakelaar te vormen met weinig ruis en een lange levensduur. Het instrument is klein van formaat, licht van gewicht, met een grote hefkracht en verstelbare verbindingen, vooral geschikt voor vlakke lassen, hoeklassen, drukvaten, pijpleidingen en de detectie van complex gevormde onderdelen. De output van het instrument is laagspanning, wat meer geschikt is voor de gelegenheden waar hoge spanning niet is toegestaan om het apparaat binnen te gaan voor foutdetectie.
De foutdetector heeft AC- en DC-magnetisatiefunctie. Het kan worden uitgerust met A-type, D-type, E-type en O-type sondes. De machine kan DC-volgolfgelijkrichting magnetiseren, AC-magnetisatie kan diepere defecten vanaf het oppervlak detecteren.
Technische indicatoren
| Item |
ZL-YW601C |
| Ingangsspanning |
AC 220V ± 10%V |
| Uitgangsspanning |
AC 36V |
| Uitgangsstroom |
＞10A |
| Hefkracht |
A-type sonde AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
D-type sonde AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
Type E sonde AC ≥ 118N (12 kg)
|
| Tijdelijke belasting |
50% |
| Detectiegevoeligheid |
A-type 1 # teststuk duidelijk weergeven |
| Afmeting van de hoofdeenheid |
230×160×120mm (L×H×B) |
| Gewicht |
5㎏ |
| Magnetiserende poolafstand |
A-type sonde, voor 0～200mm, instelbaar;
- type sonde, 150mm voor vast type,
- 0～240mm instelbaar met live verbinding;
E-type sonde twee aangrenzende sondenkern middelpunt afstand is
95×100mm;
O-type sonde binnendiameter van φ150mm
|
| Magnetisatiemodus |
Twee soorten magnetisatie: AC en DC |
Structurele kenmerken:
Het instrument gebruikt een siliciumgestuurde schakelaar, laagspanningsuitgang is veilig en betrouwbaar, de sonde gebruikt vaste en plus instelbare twee soorten, instelbare sonde kan worden aangepast aan de vorm van verschillende delen van de poolschoenafstand, en heeft goed contact.
Operationeel gebruik:
Steek de ronde stekker van de voedingskabel in de driepolige voedingsaansluiting van het instrument en steek de enkelfasige stekker van de kabel in de aansluiting van de stroomnetverdeelbord, (er moet een solide aardingsdraad zijn) zet de stroomschakelaar van het instrument aan en het indicatielampje gaat branden om aan te geven dat het circuit is aangesloten op de voeding.
Steek de luchtvaartstekkers aan beide uiteinden van de kabel respectievelijk in de instrumentaansluiting en de sondesocket.
Zodat de sonde en het oppervlak van het te onderzoeken werkstuk goed contact maken, druk op de magnetisatieknop op de sonde, magnetisatie-indicatorlampje, wat aangeeft dat het werkstuk is gemagnetiseerd.
Schakel de stroomschakelaar van het instrument en de hoofdschakelaar op het stroomnetverdeelbord uit wanneer u het niet meer gebruikt.
Voorzorgsmaatregelen:
Bij gebruik van het instrument moeten de sonde en het te onderzoeken werkstuk goed contact maken voordat u op de magnetisatieknop drukt, anders neemt de stroom in de spoel toe en brandt de zekering door, of zelfs beschadigt de SCR.
Als u de magnetische poolafstand moet aanpassen, maakt u de vlindermoer op de verstelbare verbinding los om de magnetische poolafstand te wijzigen en draait u vervolgens de moer vast om te werken.
