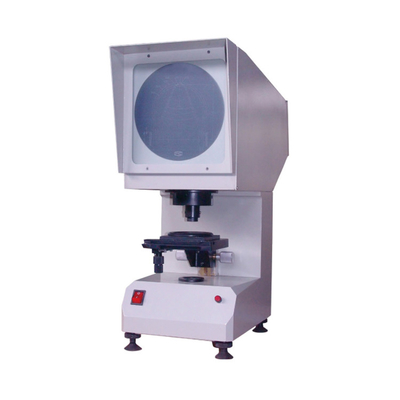

U/V-profielprojector met 200×200 mm projectie-scherm en horizontale werkbank

Sensorprojector Impactprofiel U/V Notch Profielprojector Metingprofielprojector

Verkrijgbaarheidsbeschrijving

ZL-2123 impact sample notch projector is a special optical instrument designed and developed by us based on the actual needs of domestic users and the requirements for impact sample notch in GB/T229-2007 "Metal Shabi Pendulum Impact Test Method" for Metal Shabi Pendulum Impact Testing MethodDit instrument maakt gebruik van de optische projectiemethode om de contour van het gemeten slagmonster met een V- of U-vormige inkeping op het projectiescherm te vergroten en te projecteren.en vergelijk het met het standaardmonsterdiagram van het slagmonster V en de U-vormige inkeping op het projectiescherm om te bepalen of de gedetecteerde slagmonster inkeping gekwalificeerd isDe voordelen zijn eenvoudige bediening, intuïtieve inspectie en hoge efficiëntie.

Hoofdtechnische indicatoren:

1Diameter van het projectiescherm: 200×200 mm

2. Werkbankgrootte: Vierkante werkbankgrootte: 110×125 mm,Vierkante werkbankdiameter: 90 mm,Werkbankglasdiameter: 70 mm

3. Werkbank route: Lange: ±10 mm,Horizontale: ±10 mm,Lifting: ±12 mm

4. Werkbank rotatiebereik: 0° 360°

5Vergroting: 50x.

Vergroting van het objectief: 2,5X

Vergroting van het projectieobject: 20x

6Lichtbron (halogeenwolfraamlamp): 12V 100W

7Stroomvoorziening: 220V 50Hz

8Afmetingen: 515 × 224 × 603 mm

9Gewicht: 20 kg

Configuratie van de hoofdapparatuur:

Hoofdeenheid van de projector - één eenheid

Verstelknoppen voor de basis - vier stuks

Stroomkabel - één stuk

Halogeenlampen - twee stuks

Platte glazen plaat - één stuk
